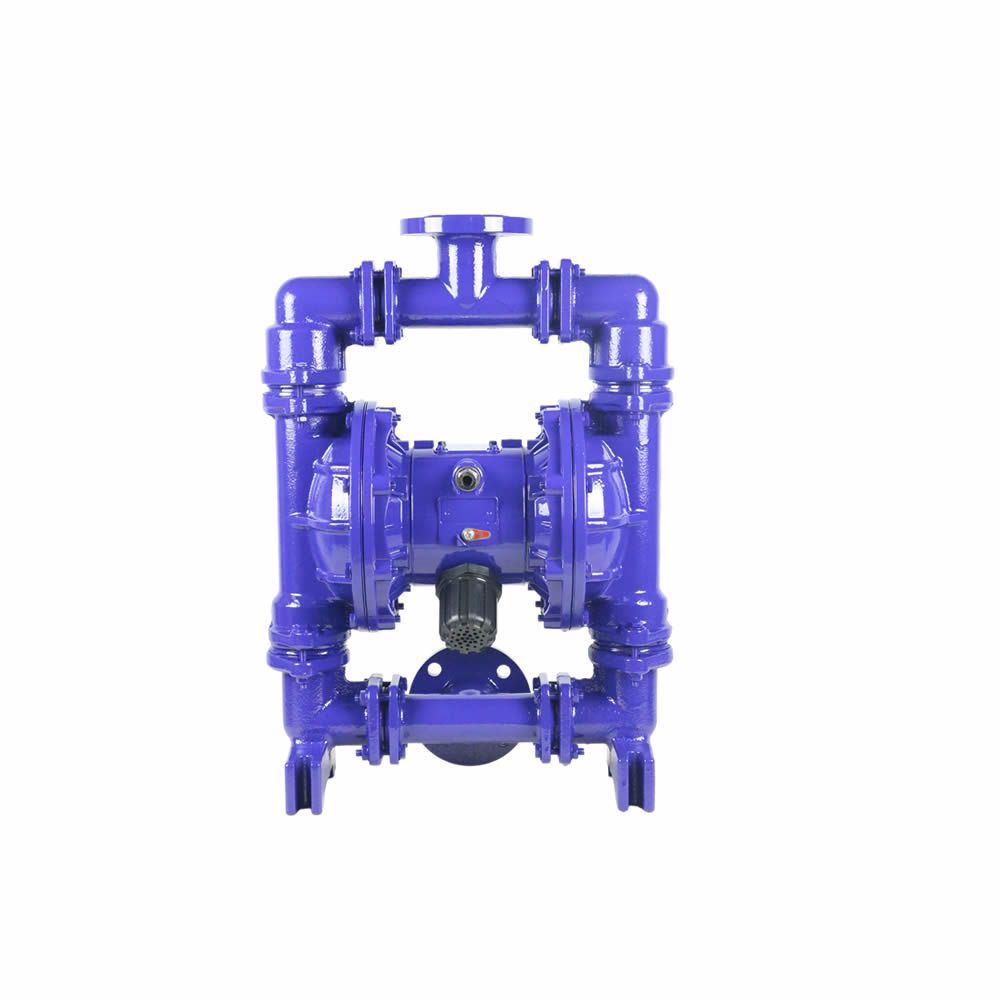

    隔膜泵 气动油漆泵QBY-100

    产品型号: QBY-100
    品  牌: 上武
    • ≧10 台
      ¥3000.00
    所 在 地: 浙江温州永嘉县
    更新日期: 2021-07-28
    详细信息
    QBY-100隔膜泵 工作原理
    在泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆7将两块隔膜结成一体,压缩空气从泵的进气头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。
    QBY-100隔膜泵 技术参数
    名称 型号 进出口径(mm) 流量(m3/h) 扬程   (m) 吸程  (m) *大允许通过颗粒φ(mm) *大供气压(kgf/cm2)  *大空气消耗量(m3/min)
    气动隔膜泵 QBY-10 10 0.8 50 5 1  2-7 0.3
    QBY-15 15 1 50 5 1  2-7 0.3
    QBY-25 25 2.4 50 7 2.5  2-7 0.6
    QBY-40 40 8 50 7 4.5  2-7 0.6
    QBY-50 50 12 50 7 8  2-7 0.9
    QBY-65 65 16 50 7 8  2-7 0.9
    QBY-80 80 24 50 7 10  2-7 1.5
    QBY-100 100 30 50 7 10  2-7 1.5
    QBY-100隔膜泵 适用场景
    1.气动浆料泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
    2.气动油漆泵吸油漆、树胶、颜料。
    3.气动胶水泵吸粘合剂和胶水、全部种类可用泵吸取。
    4.各种瓦、瓷、砖器及陶器釉浆。
    5.油井钻好后,用泵吸沉积物及灌浆。
    6.QBY气动隔膜泵吸各种乳剂和填料。
    7.泵吸各种污水。
    8.用泵为油轮,驳船清仓吸取仓内污水。
    9.气动提料泵吸啤酒花及发酵粉稀浆、糖浆、糖蜜。
    10.气动泥浆泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
    11.各种橡胶浆。
    12.气动插桶泵吸种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
    13.各种剧毒、易燃、易挥发液体。
    14.各种强酸、强碱、强腐蚀液体。
    15.各种高温液体*高可耐150℃。
    16.作为各种固液体分离设备的前级送压装置
