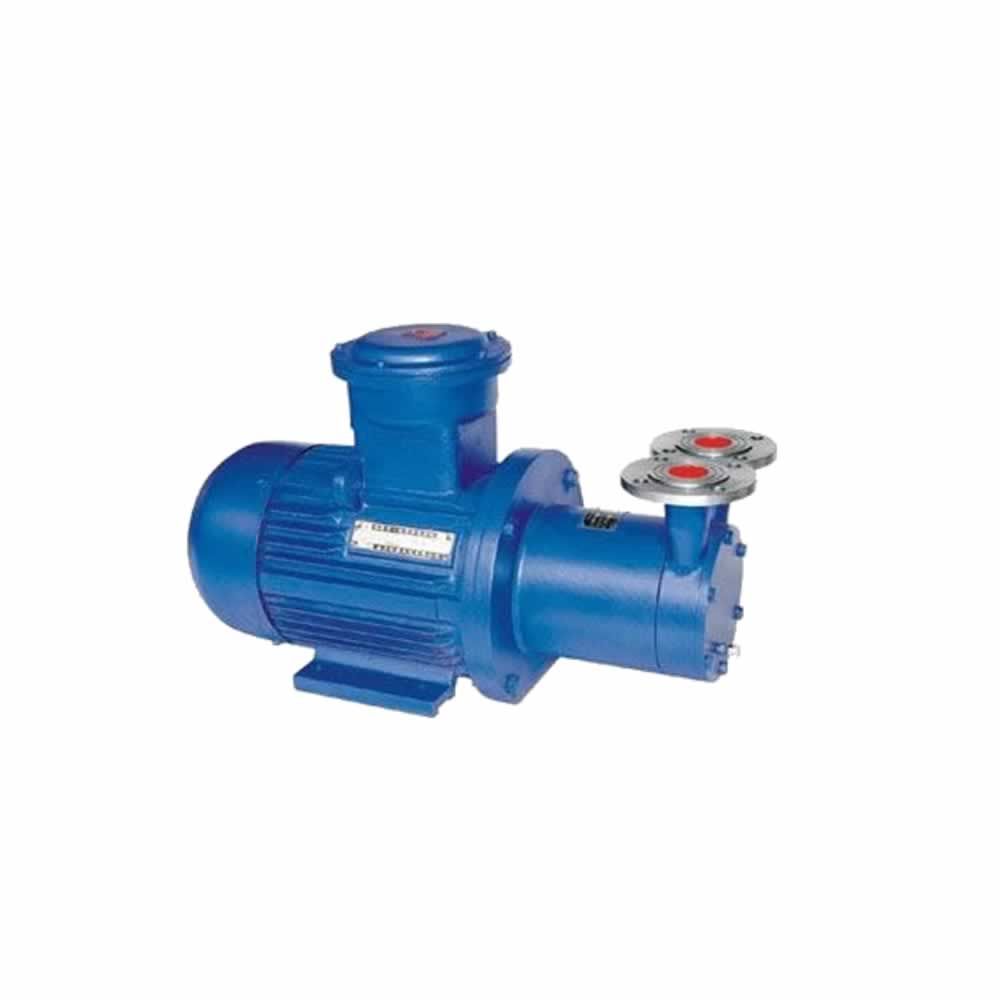

    型衬氟磁力泵CQB-F

    产品型号: CQB-F
    品  牌: 上武
    • ≧10 台
      ¥2300.00
    所 在 地: 浙江温州永嘉县
    更新日期: 2024-12-05
    详细信息
     材质:衬氟  泵轴位置:卧式  性能:耐腐蚀
     叶轮数目:单级  扬程:12 m 流量:3 m3/h
     吸入口径:20 mm 排出口径:15 mm 品牌:上武
     型号:CQB-F  排出口径:15 mm 品牌:上武
    CQB-F型衬氟磁力泵 产品特点
    氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能优秀的氟塑料制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。

    CQB-F型衬氟磁力泵 工作原理
    驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了"跑、冒、滴、漏"问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。

    CQB-F型衬氟磁力泵 适用场景
    本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

    CQB-F型衬氟磁力泵 结构图

    CQB-F型衬氟磁力泵性能参数
    型  号 进 口 出 口 流 量 扬 程 功 率 转速(r/min) 效率 电压 汽蚀余量(m)
    (m3/h) (m) (kw) (%) (v)
    CQB15-10-85F 15 10 1.8 8 0.12 2900 33 220/380 6
    CQB20-15-105F 20 15 3 12 0.37 2900 33 220/380 6
    CQB32-25-125F 32 25 3.2 20 0.75 2900 35 380 5
    CQB40-32-115F 40 32 6.3 15 0.75 2900 45 380 6
    CQB40-32-145F 40 32 6.3 25 1.5 2900 42 380 5
    CQB50-40-125F 50 40 12.5 20 2.2 2900 47 380 3.5
    CQB50-40-160F 50 40 12.5 32 3 2900 46 380 3.5
    CQB65-50-125F 65 50 25 20 3 2900 58 380 4
    CQB65-50-160F 65 50 25 32 4 2900 56 380 4
    CQB80-65-125F 80 65 50 20 7.5 2900 66 380 4
    CQB80-65-160F 80 65 50 32 11 2900 64 380 4
    CQB100-80-125F 100 80 100 20 15 2900 72 380 4
    CQB100-80-160F 100 80 100 32 18.5 2900 70 380 4


    CQB-F型衬氟磁力泵 安装使用
    1、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。
    2、CQB-F型衬氟磁力泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
    3、CQB-F型衬氟磁力泵应水平安装,不宜竖立,泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。
    4、检查CQB-F型衬氟磁力泵电机旋转方向是否与磁力泵转向标记一致。
    5、当抽吸液面高于CQB-F型衬氟磁力泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。
    6、CQB-F型衬氟磁力泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
